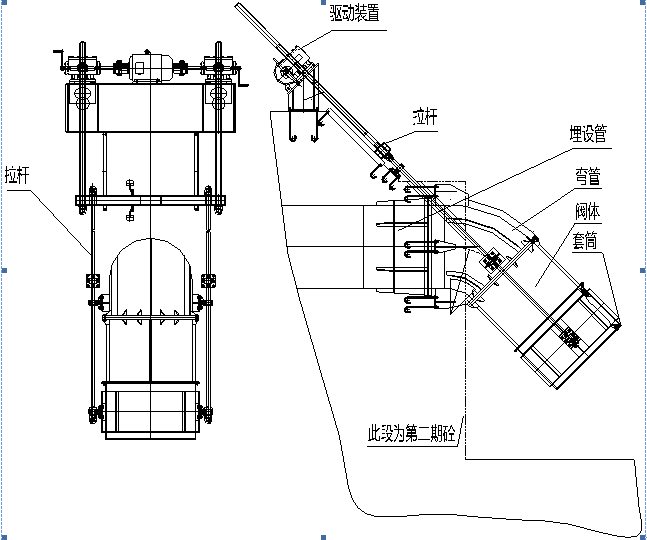

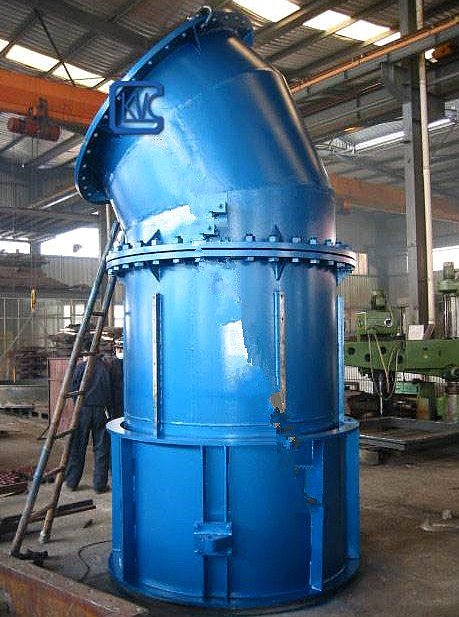

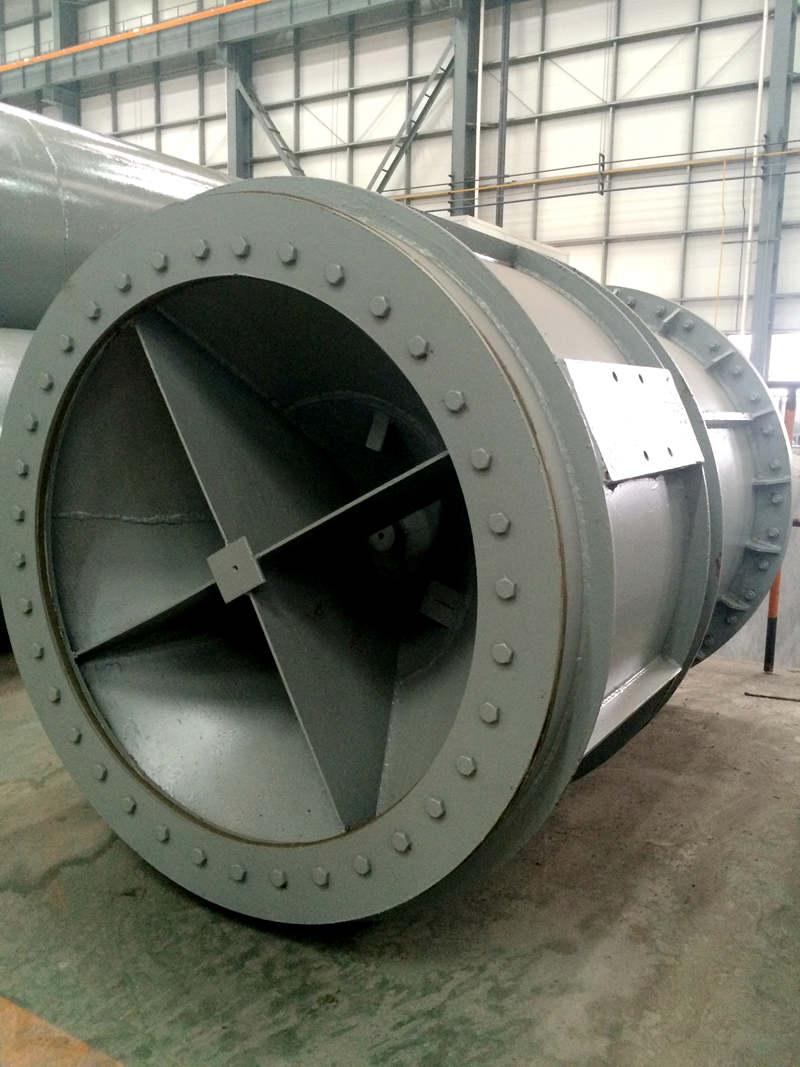

实用专利产品：《锥形消能阀》锥形消能阀包括阀体、与阀体连接的套筒、驱动装置、拉杆和锥体；其中，阀体为圆筒形，锥体通过平行于水流方向的肋片固定在圆筒形的阀体内，锥体的锥顶朝向阀体的进水端，锥体的底部延伸出阀体的出水端，流体通过锥体的锥面流向阀体的出水端；套筒套接在锥体的底部，拉杆的一端与驱动装置相连，另一端与套筒相连，驱动装置通过拉杆驱动套筒相对于锥体移动，使套筒与阀体之间形成间隙，通过套筒与阀体之间的间隙进行泄流，并通过套筒与阀体之间形成的间距调节流体的流量。本实用新型的锥形消能阀具有结构紧凑、占地小、操作简单灵活、维修要求低、运行管理方便可靠、综合成本低的优点。它广泛运用于水利、水电、水库等工程上。
锥形消能阀技术特性参数表
|
锥形阀规格（米） |
设计水头(米) |
最大 水量(米3/秒) |
最大 开度(毫米) |
检修时最大开度(毫米) |
启闭力 (吨) |
启闭 方式 |
电动机功率(千瓦) |
人力 驱动(kg) |
|
ZXF450 |
40 |
3.56 |
250 |
400 |
手动 |
|||
|
ZXF600 |
60 |
7.84 |
360 |
460 |
手动 |
|||
|
ZXF800 |
60 |
13.5 |
400 |
480 |
0.87 |
手动 |
3.87 |
|
|
ZXF1000 |
60 |
21 |
400 |
700 |
6 |
手电两用 |
3 |
10.1 |
|
ZXF1200 |
60 |
30.3 |
580 |
810 |
7.3 |
手电 两用 |
3 |
12.2 |
|
ZXF1400 |
60 |
41.2 |
700 |
830 |
8.4 |
手电 两用 |
4 |
14.1 |
|
ZXF1600 |
60 |
53.8 |
740 |
930 |
9.5 |
手电 两用 |
4 |
15.9 |
|
ZXF1800 |
60 |
60 |
900 |
1050 |
15 |
手电 两用 |
5.5 |
15 |
|
ZXF2000 |
60 |
84 |
1000 |
1150 |
11.8 |
手电 两用 |
4 |
20.8 |
|
ZXF2200 |
70 |
110 |
1100 |
1300 |
20 |
手电 两用 |
4 |
28.1 |
