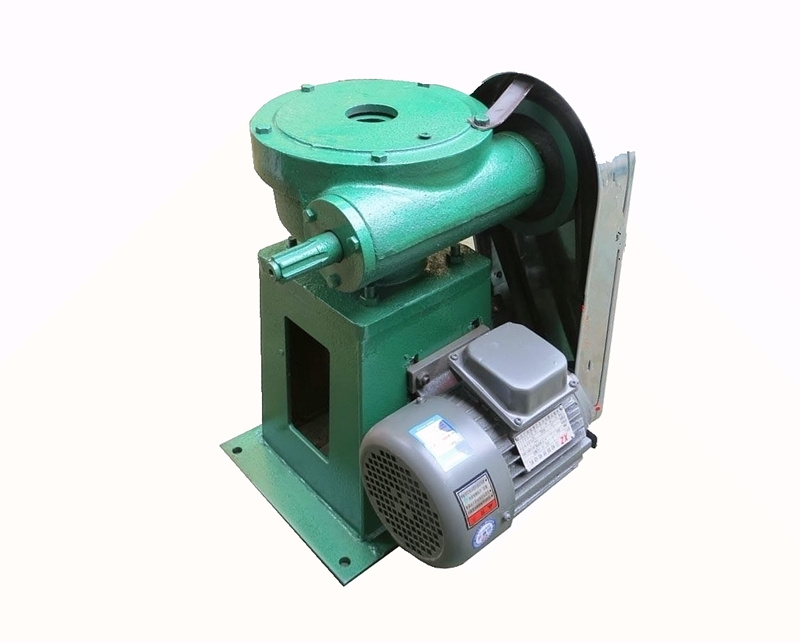

螺杆式启闭机由电机、蜗轮减速器、底座、螺杆、手摇装置、行程限位开关等组成。适用于小型闸门的启闭。螺杆式启闭机拥有一定的下压力，相比较固定式启闭机靠闸门的自重下落，减轻了闸门的重量。手摇装置可在停电的情况下对闸门进行启闭。常用的有单吊点和双吊点，规格有5吨、10吨、15吨、20吨、30吨、50吨。
螺杆式启闭机主要技术参数
|
型号及规格 |
LQ5 |
LQ10 |
LQ15 |
LQ20 |
LQ30 |
LQ50 |
|
|
启闭能力 |
启门力（KN） |
50 |
100 |
150 |
200 |
300 |
500 |
|
闭门力（KN） |
42~14 |
70~2 3 |
91~23 |
132~ 33 |
230~70 |
290~ 130 |
|
|
螺杆规格 |
T 60×12- 3S |
T 70×16- 3S |
T 80×16- 3S |
T 90×20- 3S |
T 135×24- 3S |
T150×24- 3S |
|
|
螺杆允许最大有效长度（m） |
3. 3 ~ 5 .7 |
3. 25 ~ 5. 5 |
4 ~ 8 |
4 ~ 8 |
4 ~ 7 |
4 ~7 |
|
|
驱动方式 |
电动兼手动 |
电动兼手动 |
电动兼手动 |
电动兼手动 |
电动兼手动 |
电动兼手动 |
|
|
起门速度 |
电动（mm/min） |
187 |
237 |
262 |
302 |
200 |
346 |
|
手动（mm/min） |
16 |
21. 3 |
22 |
28.6 |
24 |
18 |
|
|
配套电动机 |
1400r/min Y90L- 4 1. 5KW |
1400r/min Y100L2- 4 3KW |
1400r/min Y132S- 4 5. 5KW |
1400r/min Y132M- 4 7. 5KW |
960r/min Y160L- 6 11KW |
750r/min Y200L- 8 18.5KW |
|
|
手动时 |
人数 |
1 |
1 |
2 |
2 |
4 |
4 |
|
每人出力（Kg） |
8.5 |
16 |
12 |
17. 5 |
20 |
33.3 |
|
